Bilgisayarlarımızın kalbini oluşturan işlemciler (CPU'lar) neredeyse her zaman kare veya dikdörtgen şeklindedir. Peki neden? Bu sorunun cevabı, yarı iletken üretiminin temelindeki silikon wafer'lardan, çip tasarımına ve paketleme teknolojilerine kadar uzanan bir dizi pratik ve ekonomik nedene dayanıyor. İşlemcilerin şekli rastgele değil; üretim verimliliği, mekanik kolaylık ve elektriksel performans gibi faktörlerin bir sonucu.
Silikon Wafer'ların Verimli Kullanımı

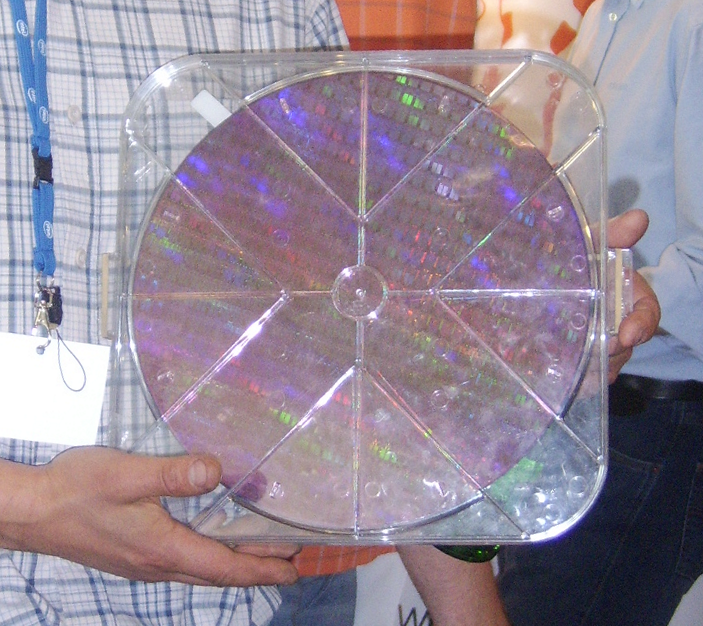

İşlemci üretimi, son derece saf silikon kristalinden büyütülen silindirik külçelerin ince dilimler halinde kesilmesiyle başlar. Bu dilimlere 'wafer' denir ve standart olarak 200 mm veya 300 mm çapında yuvarlak disklerdir. Çip üreticileri, bir wafer üzerine aynı anda yüzlerce hatta binlerce işlemci çekirdeği yerleştirir. Eğer her bir çip yuvarlak olsaydı, wafer'ın kenarlarında büyük miktarda kullanılmayan alan kalırdı. Kare veya dikdörtgen çipler, birbirine kenetlenerek wafer yüzeyini neredeyse tamamen doldurur. Bu, her wafer'dan elde edilen çip sayısını artırır ve maliyetleri düşürür. Yuvarlak çipler arasında kaçınılmaz olarak boşluklar oluşur; bu da hem malzeme israfı hem de daha yüksek birim maliyet anlamına gelir.
Kesme ve Paketleme Kolaylığı
Wafer üzerine litografi ile devreler işlendikten sonra, çipler bir elmas testere veya lazer ile kesilerek ayrılır. Kare veya dikdörtgen çiplerin düz kenarları, kesme işlemini son derece kolaylaştırır. Testere bıçağı düz bir çizgide ilerleyerek çipleri temiz bir şekilde ayırır. Yuvarlak çiplerde ise kesim hatları eğrisel olurdu ve bu, hem daha karmaşık ekipman hem de daha yüksek hata oranı demekti. Ayrıca, kesilen her bir çip daha sonra koruyucu bir paket içine yerleştirilir. Paketleme sürecinde çipin altındaki bağlantı noktaları (pad'ler) ve üstündeki soğutucu kapak, düzgün bir geometri gerektirir. Kare şekil, bu parçaların hassas bir şekilde hizalanmasını ve otomatik makinelerle işlenmesini sağlar. Dikdörtgen çipler ise özellikle çok çekirdekli işlemcilerde farklı işlevsel blokları (çekirdekler, önbellek, bellek denetleyicisi) verimli bir şekilde yerleştirmeye olanak tanır.
Neden Yuvarlak Değil?
Peki ya işlemciler neden tıpkı wafer gibi yuvarlak üretilmiyor? Bunun birkaç nedeni var. Öncelikle, yuvarlak bir çipin wafer üzerinde dizilmesi durumunda, her bir çipin çevresinde kaçınılmaz boşluklar oluşur. Örneğin, 300 mm çapında bir wafer'a 1 cm çaplı yuvarlak çipler yerleştirildiğinde, alanın yaklaşık %10'u boşa gider. Oysa kare çiplerde bu oran %2'nin altına düşer. İkincisi, yuvarlak çiplerin kesilmesi için özel eğrisel kesim ekipmanları gerekir; bu da üretim hattını yavaşlatır ve maliyeti artırır. Üçüncüsü, yuvarlak bir çipin paketlenmesi sırasında, çip ile paket arasındaki termal genleşme farkları daha sorunlu olabilir; çünkü yuvarlak geometri, gerilme kuvvetlerini düzgün dağıtmaz. Dördüncüsü, anakart üzerindeki yuvalar ve soğutucu bloklar genellikle dikdörtgen veya kare formludur; yuvarlak bir işlemci için özel soket tasarımı gerekirdi. Tüm bu nedenler, kare ve dikdörtgen şeklin endüstri standardı haline gelmesine yol açmıştır.
Tarihsel ve Teknolojik Bağlam
İlk ticari mikroişlemcilerden bu yana (1971'de Intel 4004), çipler genellikle dikdörtgen formda üretildi. O dönemde de wafer boyutları daha küçüktü ve verimlilik kritikti. Günümüzde ise 300 mm wafer'lar standart hale geldi ve çip boyutları büyüdü. Örneğin, yüksek performanslı bir CPU 200-300 mm² alana sahip olabilir. Bu boyutlarda yuvarlak bir çip üretmek, wafer'ın önemli bir kısmını kullanılamaz hale getirirdi. Ayrıca, çip üzerindeki transistörlerin ve bağlantı yollarının düzenlenmesi, dikdörtgen bir ızgara yapısında çok daha verimlidir. Litografi makineleri de dikdörtgen alanları daha hassas bir şekilde işleyebilir. Sonuç olarak, işlemcilerin şekli, mühendislik ve ekonomik optimizasyonun bir ürünüdür. Gelecekte, çip tasarımları değişse bile, kare veya dikdörtgen formun temel avantajları uzun süre daha geçerliliğini koruyacak gibi görünüyor. Belki de bir gün wafer'lar da kare olursa, o zaman işlemciler de şekil değiştirebilir; ancak şu anki teknolojide yuvarlak wafer ve kare çip kombinasyonu en akılcı çözüm olarak öne çıkıyor.
